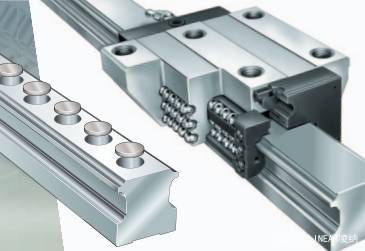

INA直線導軌按照功能和特點分類如下，按照實際需求選擇：

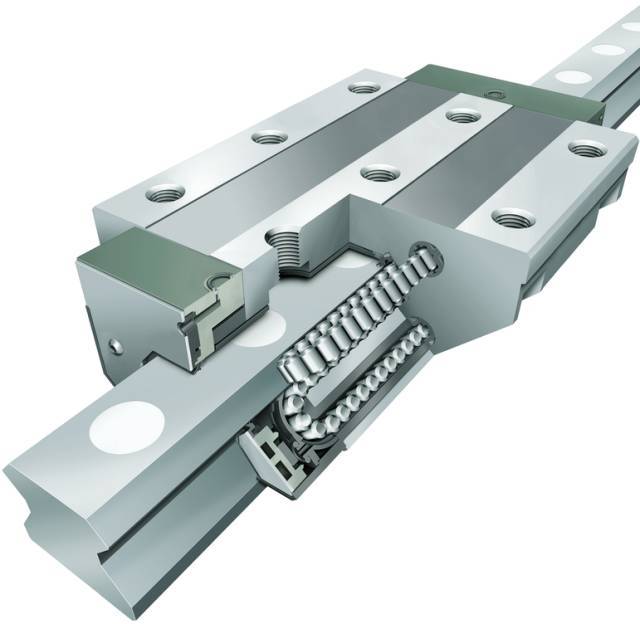

(1)滾柱直線導軌：擁有最強的剛性和承重，重載時使用。

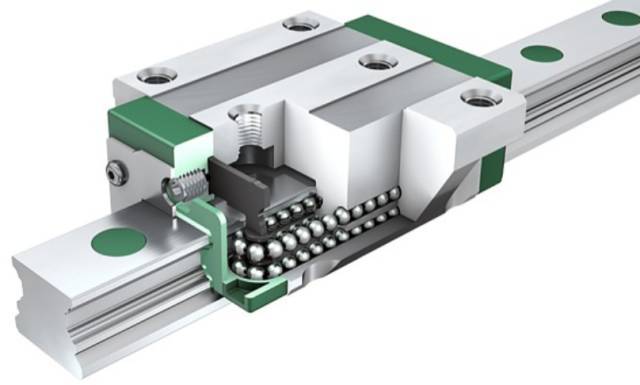

(2)四列滾珠直線導軌：可搭配的滑塊種類最多，速度快，阻力低。

(3)六列滾珠直線導軌：較四列滾珠提升了徑向剛性與承載，并且大幅降低了滾珠與溝道的振動。

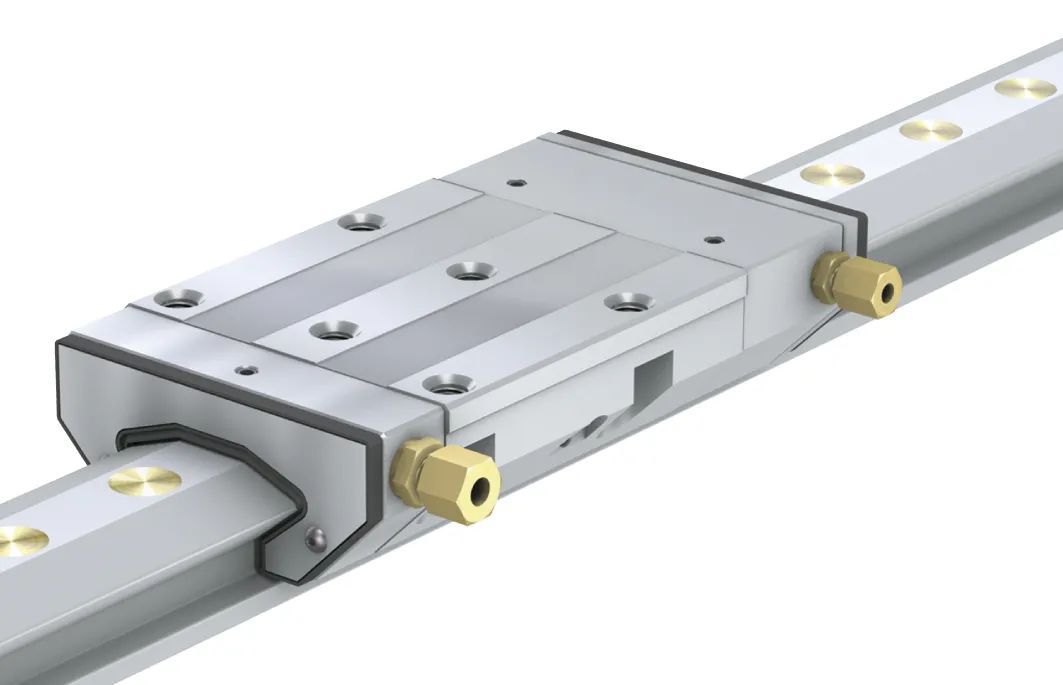

(4)靜壓導軌：滑塊的承載油腔內充滿液壓油，滑塊與導軌之間為純液體摩擦，具有良好的潤滑性和吸振性。剛性和承載與滾柱直線導軌相當。

(5)微型導軌：一般將寬度15mm以下的導軌歸類為微型導軌，具有體積小、速度高、耐腐蝕等優點，常應用于微電子、光學儀器、精密測量設備中。

同類導軌又可搭配不同尺寸的滑塊：

(1)加長型滑塊可增加承載能力。

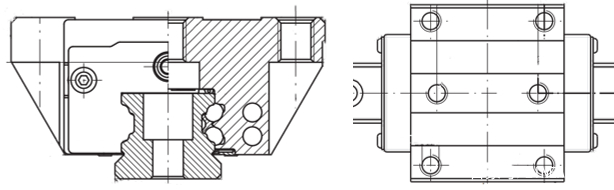

(2)法蘭型為標準型，螺栓可與工作臺上鎖或下鎖連接（螺紋通孔）。

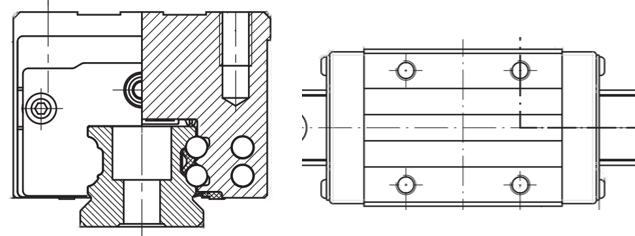

(3)四方型較法蘭型更窄，適用于寬度距離受限的場合。但四方型滑塊僅可與工作臺上鎖連接（螺紋盲孔）。

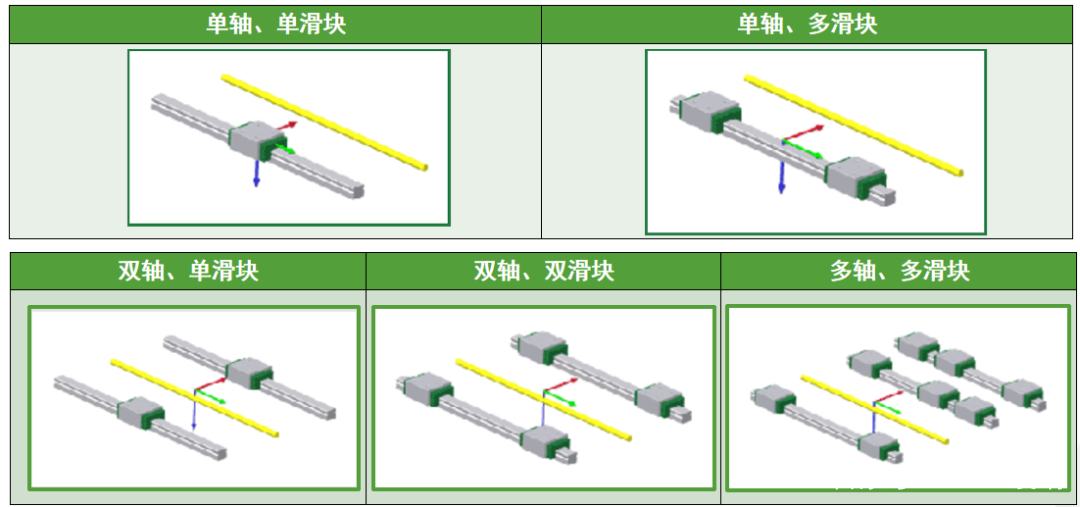

導軌和滑塊的數量、間距均會影響實際分?jǐn)傊撩總�(gè)滑塊的負載計算，故此處應先依照空間限制和經驗初選，后續再作詳細計算校核。常見的配置有：

(1)單導軌、單滑塊 (2)單導軌、多滑塊

(3)雙導軌、單滑塊 (4)雙導軌、雙滑塊

(5)多導軌、多滑塊

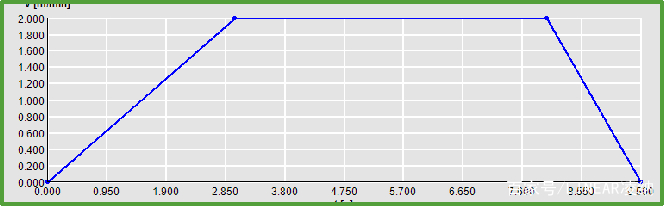

滑塊在每個完整行程中，至少經歷一個加速、勻速、減速。在加速、減速時，滑塊除受到的加工負載、工作臺自重、機頭自重外，還應考慮慣性力的作用。因此，通過運動狀態圖(下圖為速度-時間圖)描繪出詳細運動狀態，再計算每種運動狀態下的實際負載。

INA直線導軌可承受徑向和側向負載。首先按照力平衡、力矩平衡原理計算出每個滑塊受到的徑向力Fz和側向力Fy，再計算組合負載。組合負載的計算公式為：

使用單軸時，傾覆力矩會造成滾動體受力不均，故還需將傾覆力矩轉化為負載力。計算公式為：

其中，F(xiàn)comb為動組合負載，用來計算壽命。Focomb為靜組合載荷，用來計算靜態載荷系數。

直線導軌的計算壽命L10，定義為同組導軌系統在相同條件下，有90%的概率達到相同的壽命(不發生疲勞損壞)。L10可用長度或時間作為單位表達：

當使用滾珠導軌時，

當使用滾柱導軌時，

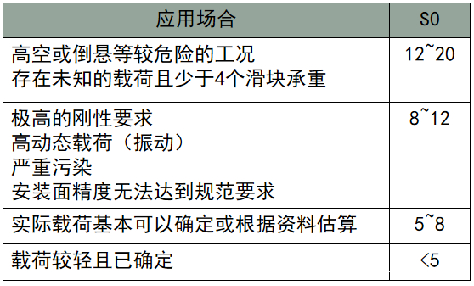

定義為靜態載荷系數，也稱為安全系數。S0越大表示越安全。S一般遵循以下原則：

以上，校核L10壽命滿足設計要求、靜態載荷系數適用工況后，直線導軌的選型就基本完成了。若計算結果達不到要求，可以考慮加長滑塊、增加滑塊數量、替換更大型號來解決。

除了基本型號的外，還需再確定預載等級、精度等級，以及附件的選擇（如密封件、特殊功能滑塊、特殊鍍層等），小編將在后文與您逐一分享。
